製品一覧 ≫ 4カメラ防水カメラシステム

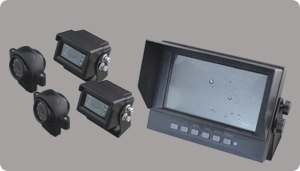

■4つのカメラで同時モニタリング 防水仕様カメラシステム

2種類のカメラで、それぞれオーバル型の全方向360カメラと四角型の垂直方向カメラ搭載で同時撮影。
あらゆるアングルからの撮影が可能です。

カメラ(四角)とカメラ(オーバル)の2種類がセット。IP69Kの防水カメラです。 全面方向360°にカメラの角度調整が可能です。主に前方方向の撮影カメラにご使用いただけます。 垂直方向のカメラの角度調整が可能です。



■カメラ ミラー映像 切替可能
カメラ側で正像、鏡像の切替が可能です。

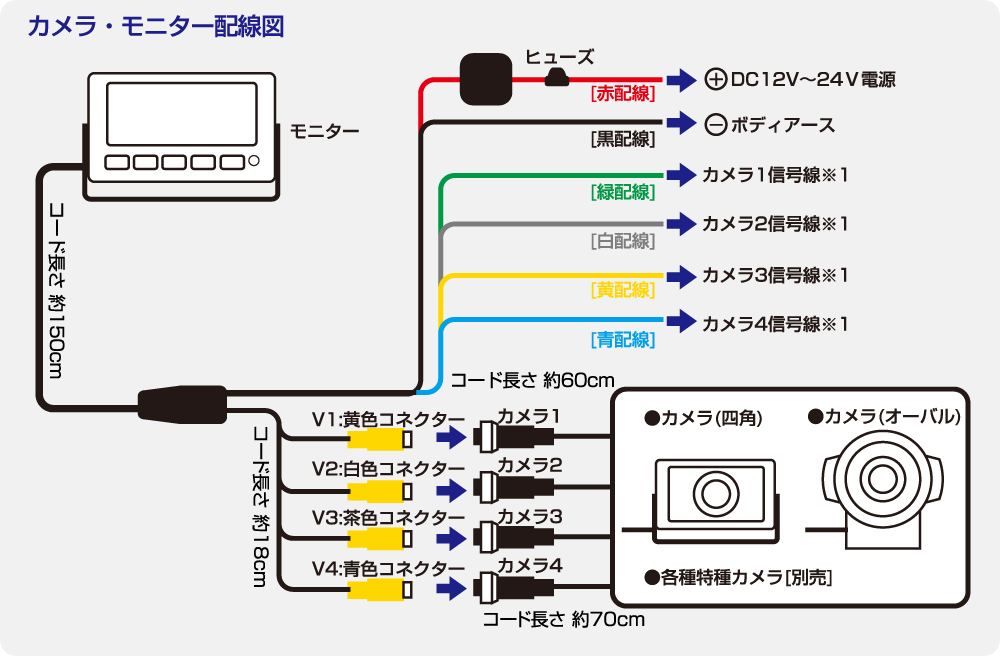

カメラの配線部分(左記写真 配線箇所)をカットすることで、バックカメラ時に使用可能な反転画面で映像出力がされます。

※カット後の配線部分は防水処理を行ってください。
※正像に戻す場合は再度結線を行ってください。

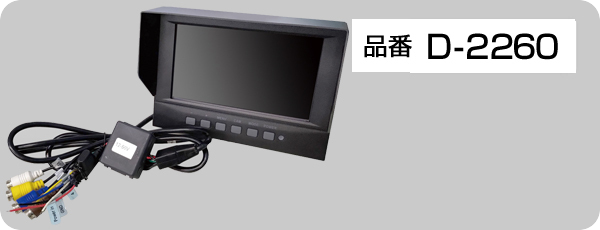

■ 防水液晶モニター搭載で設置場所を選びません

■7インチ 防水仕様ワイド液晶モニタ
4つのカメラで撮影した映像をスクリーンに同時に表示します。

また、モニターは安心の防水仕様。
水濡れの心配がある箇所でも防水仕様により設置いただけます。
設置場所を選ばないのもこのモニターの大きな特徴です。

※本製品は標準時は録画機能はございません。オプションのレコーダー(D-2013)使用いただくことにより録画が可能です。

■ オプションでさらに機能拡大

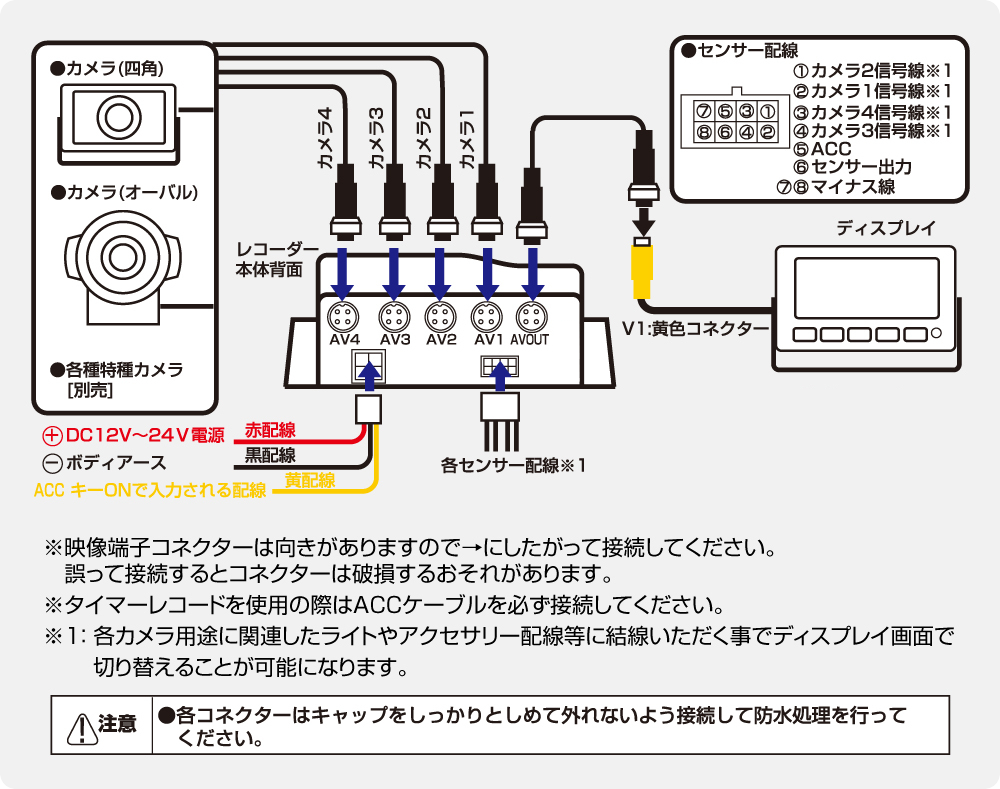

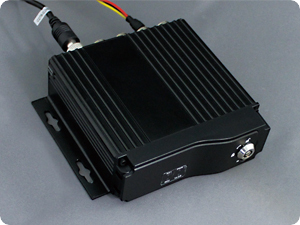

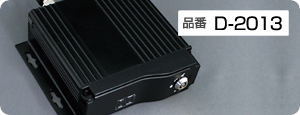

■D-2013 レコーダー (※別売品)
※本製品はオプションのレコーダーをご使用いただくことにより録画が可能となります。

最大32時間録画が可能(128GB SDカード×2 使用時)ループ録画機能搭載。
車両の衝撃を感知するショックセンサー、衝撃時のファイルをロックし、上書きを保護するファイル保護機能が搭載されています。

また、下記専用ビューワーをダウンロード頂きご使用いただくことで録画ファイルを再生することが出来ます。

※モニター(レコーダー等使用時含む)本体の映像処理は最大4チャンネルとなります。
※SDカード(128GB)×1枚 付属

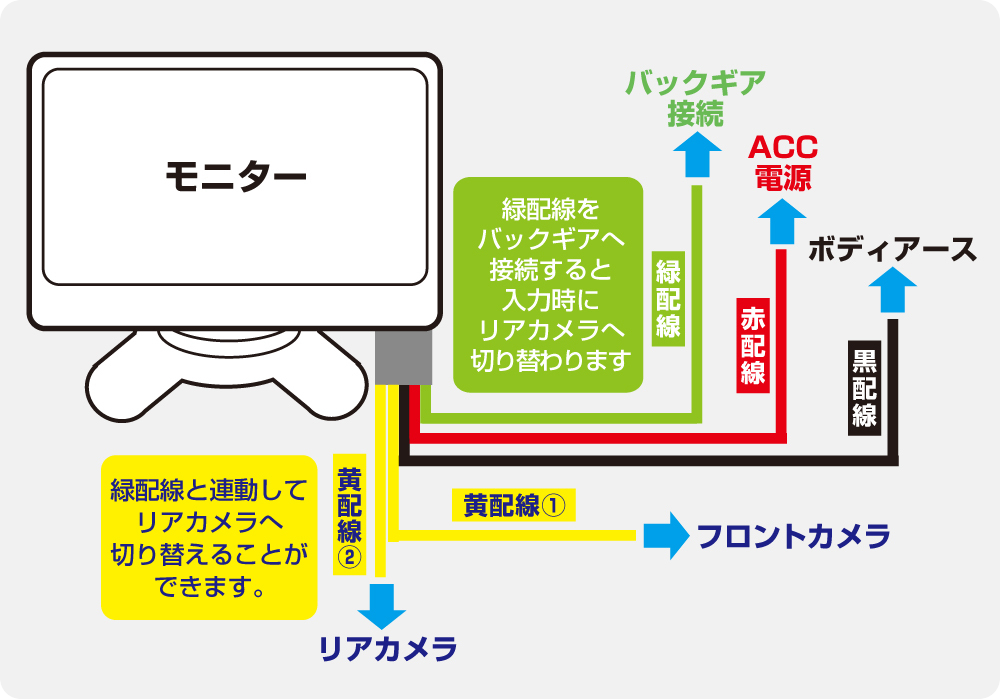

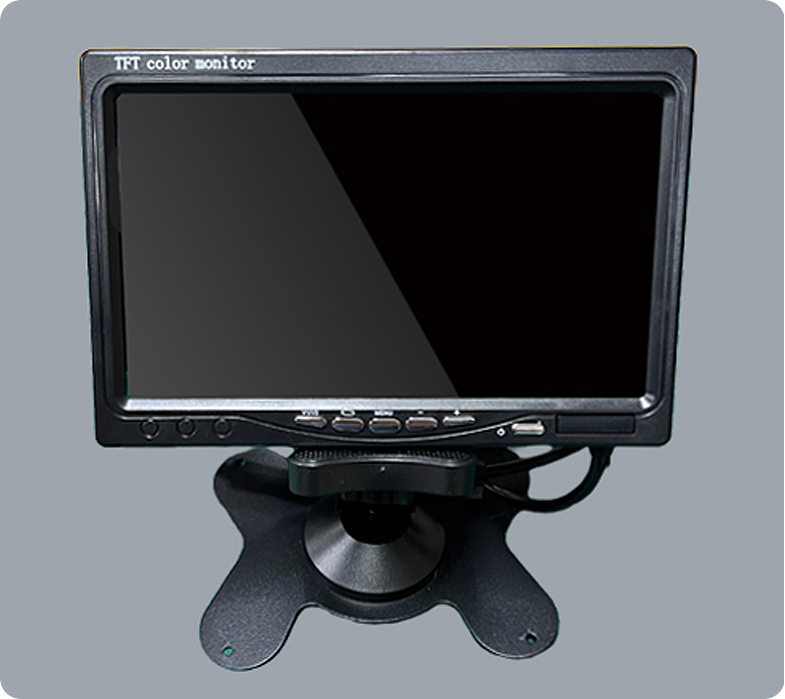

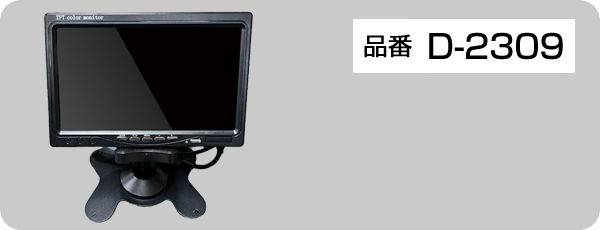

■D-2309 2ch 7インチ TFT 液晶モニター (※別売品)
トラックや重機に対応。2ch映像端子でバック時に映像の切替が可能。
フロントとリアの両方を車内からモニタリングできます。(※モニターは非防水仕様です。水のかからない箇所へ設置してください)

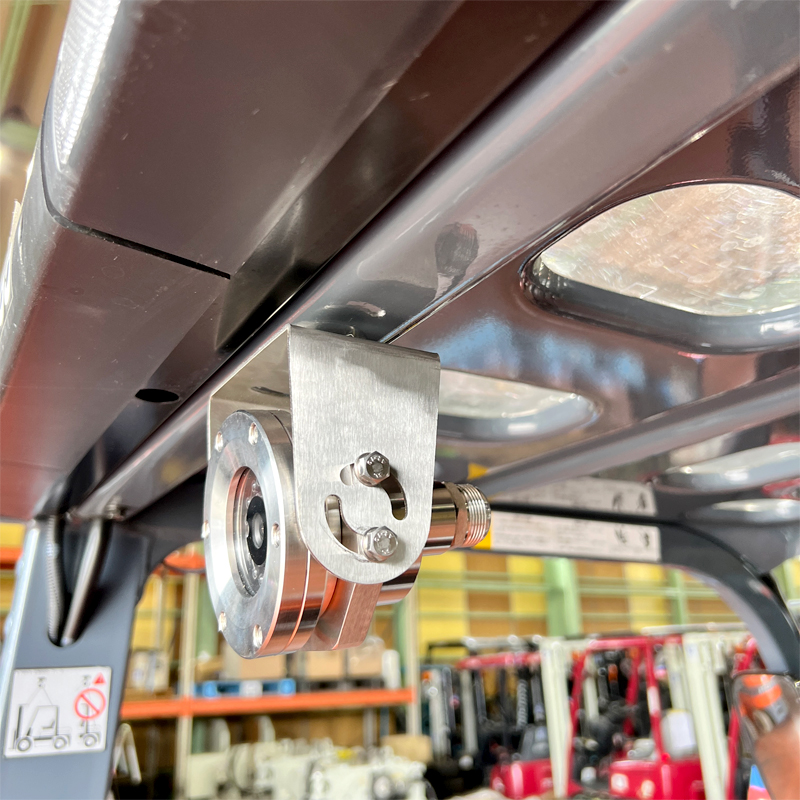

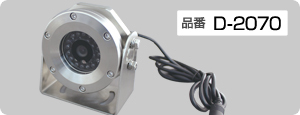

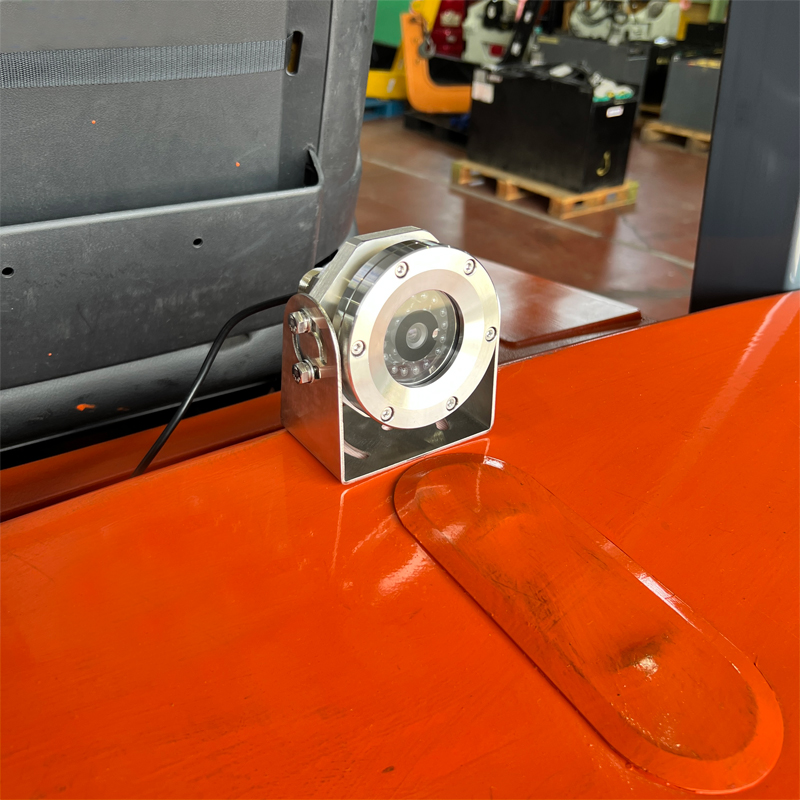

■D-2070 防爆カメラ(※別売品)



塗装作業場、粉塵雰囲気環境下引火など、危険エリアでも爆風に耐えて機能を維持するカメラです。

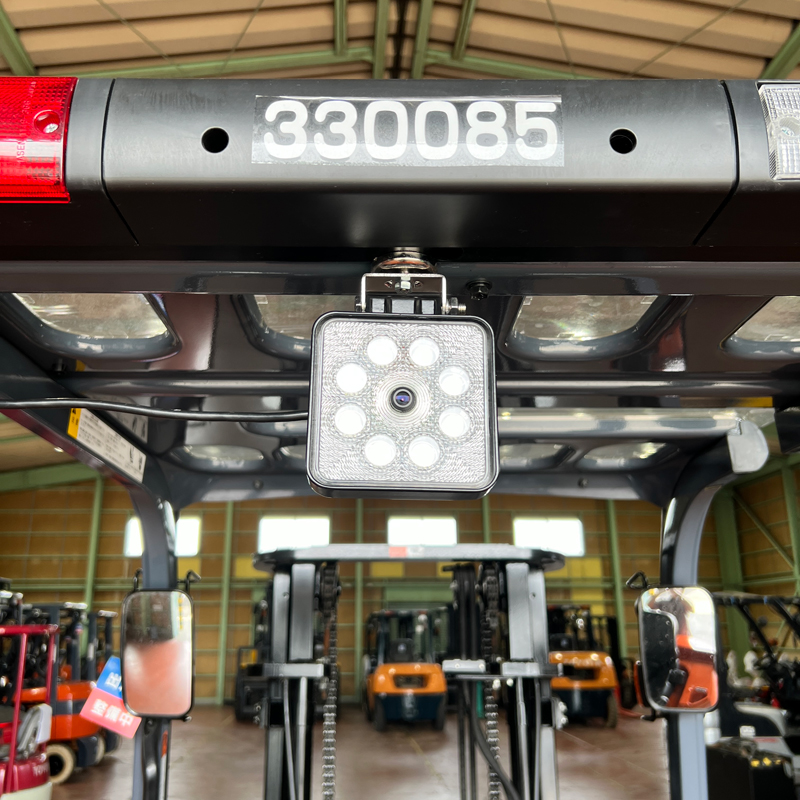

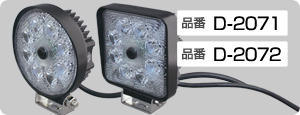

■D-2071/D-2072 LEDワークライトカメラ(※別売品)


夜間での作業時に。8基のLEDで、1154ルーメン、夜間30~50mまで撮影が可能です。丸型と四角の2種類。

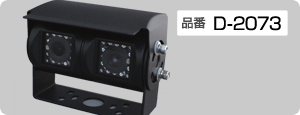

■D-2073 2アングルカメラ(※別売品)


左右カメラそれぞれに角度調整が可能で死角なく撮影。
カメラは防水仕様。

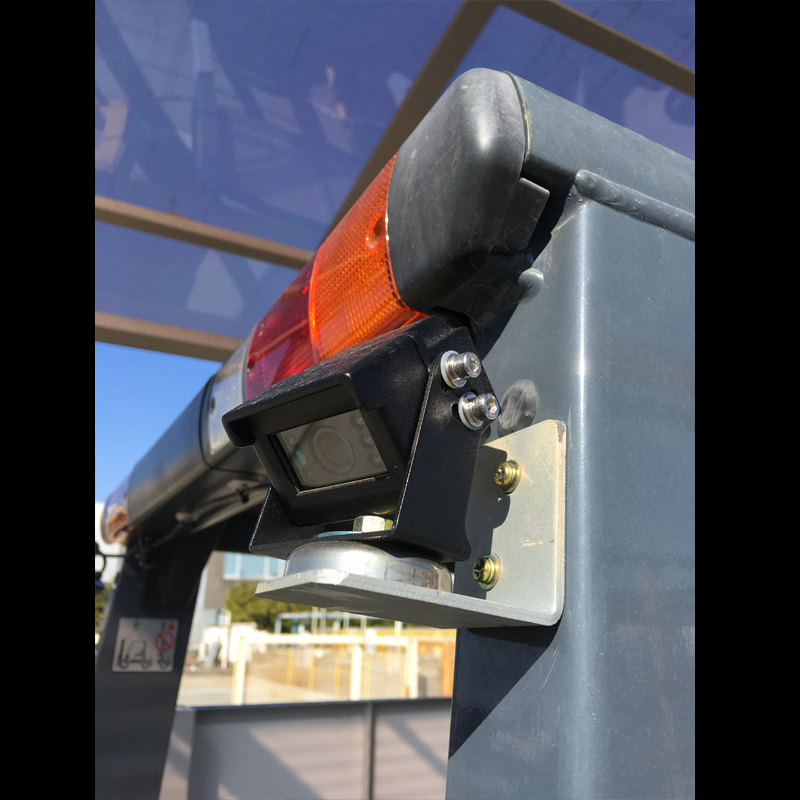

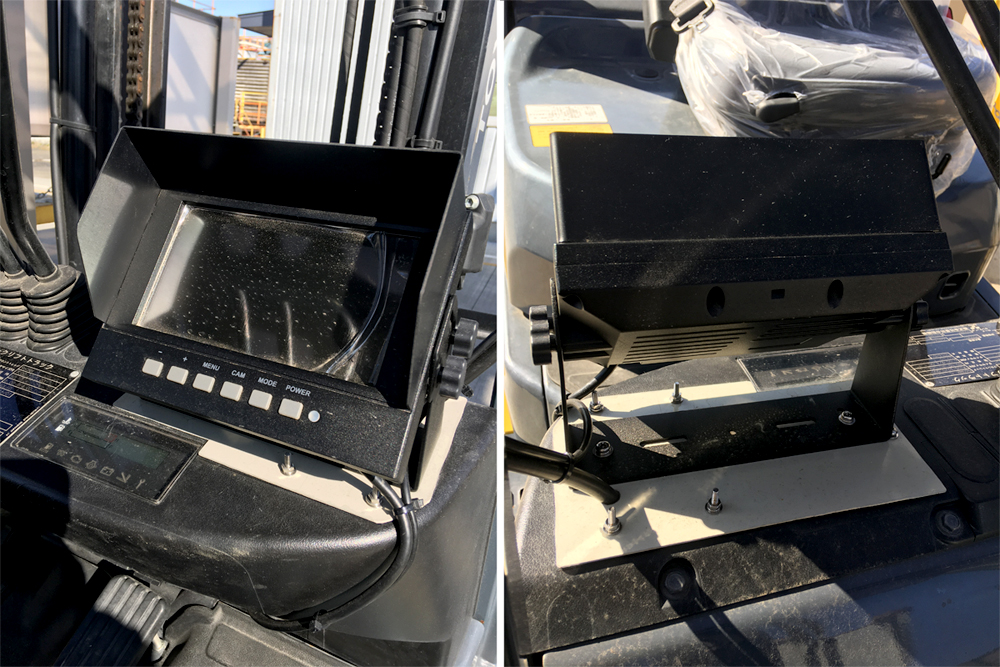

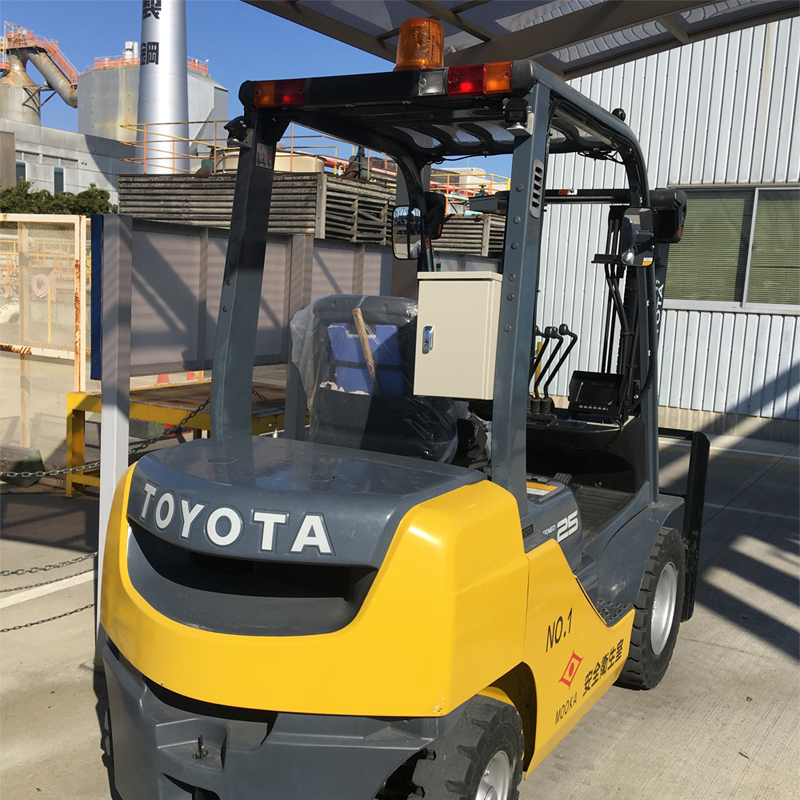

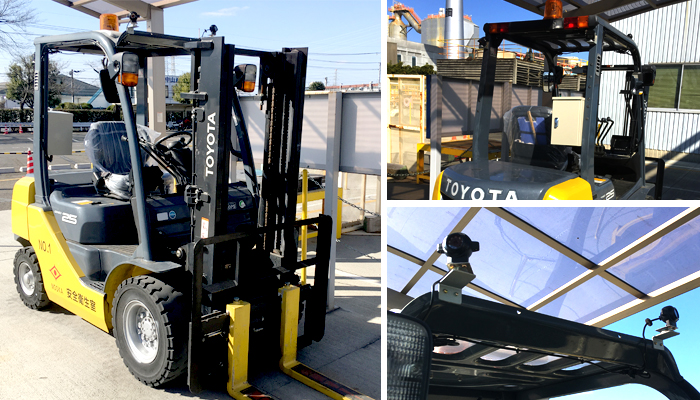

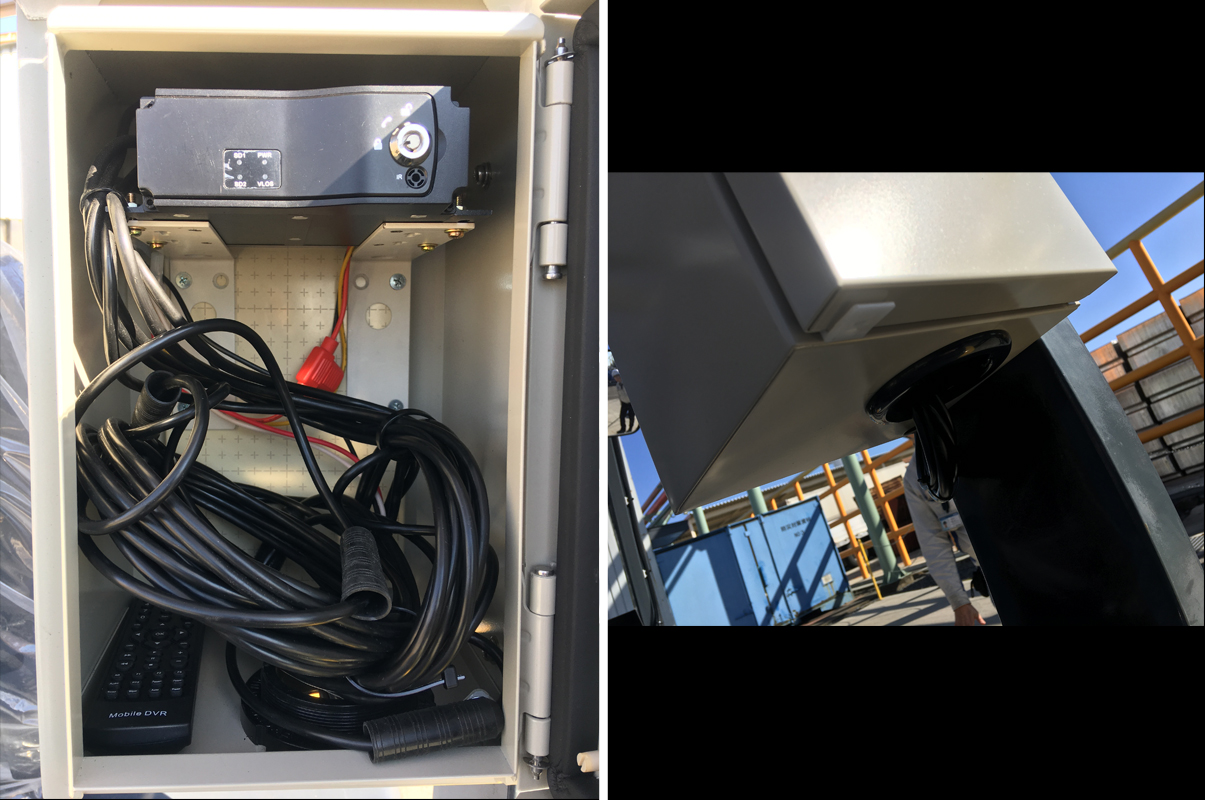

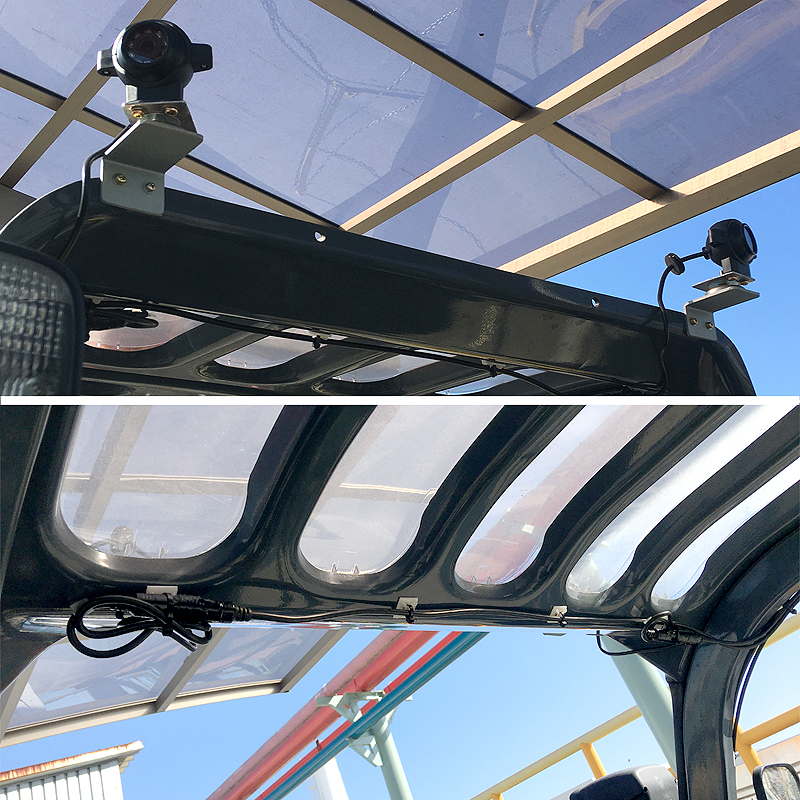

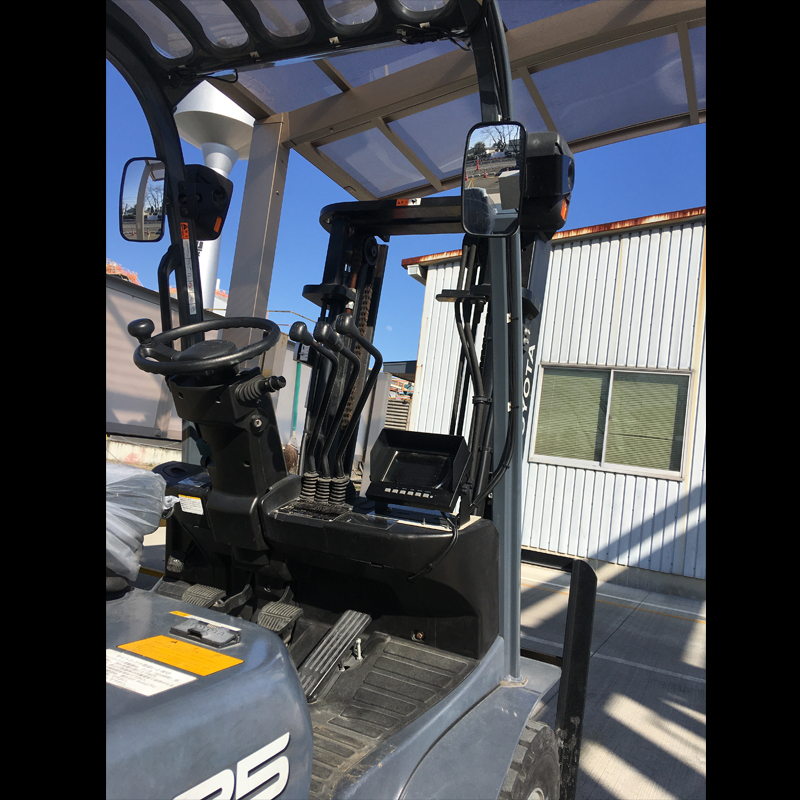

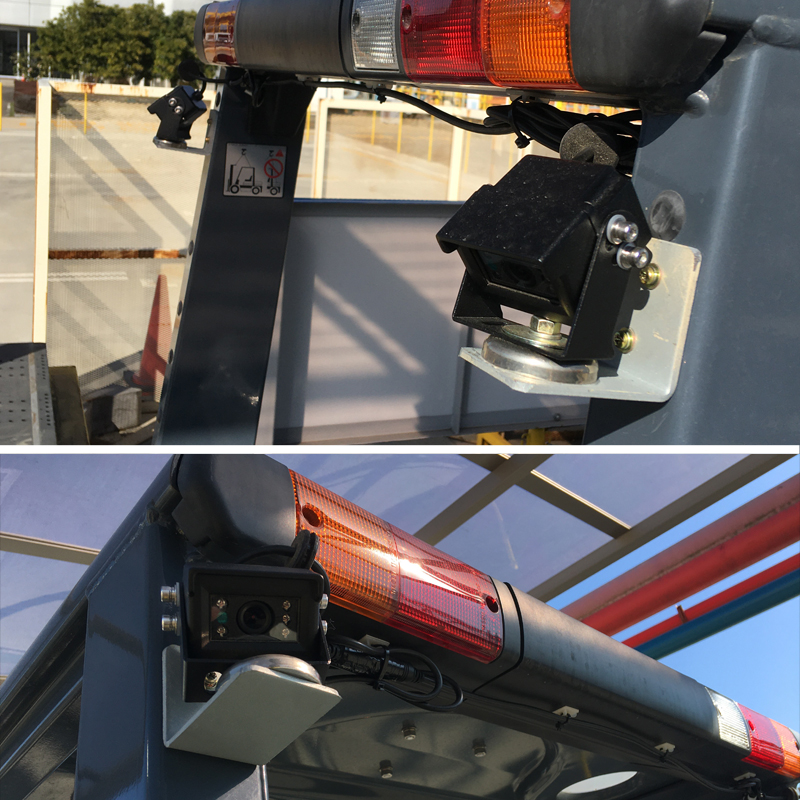

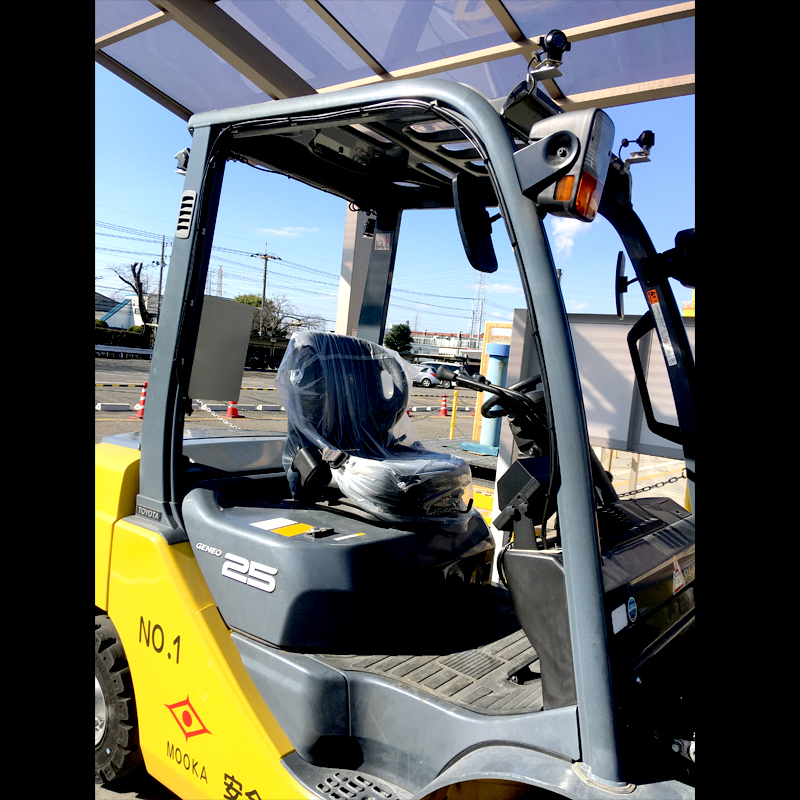

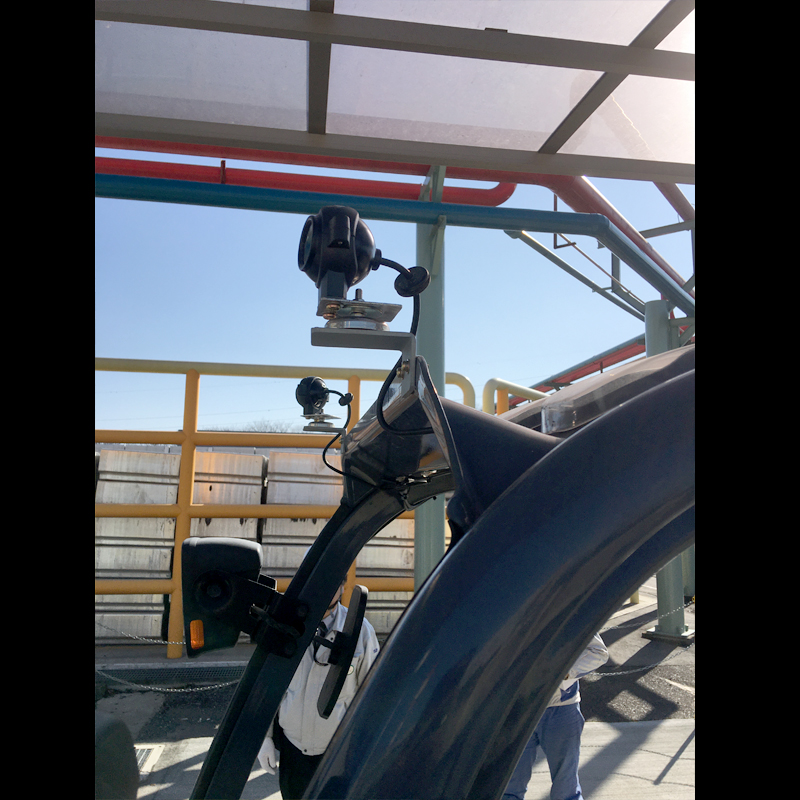

■ 設置例(フォークリフトに設置)

フォークリフトに実際に設置をおこなった設置一例です。



フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト
フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト

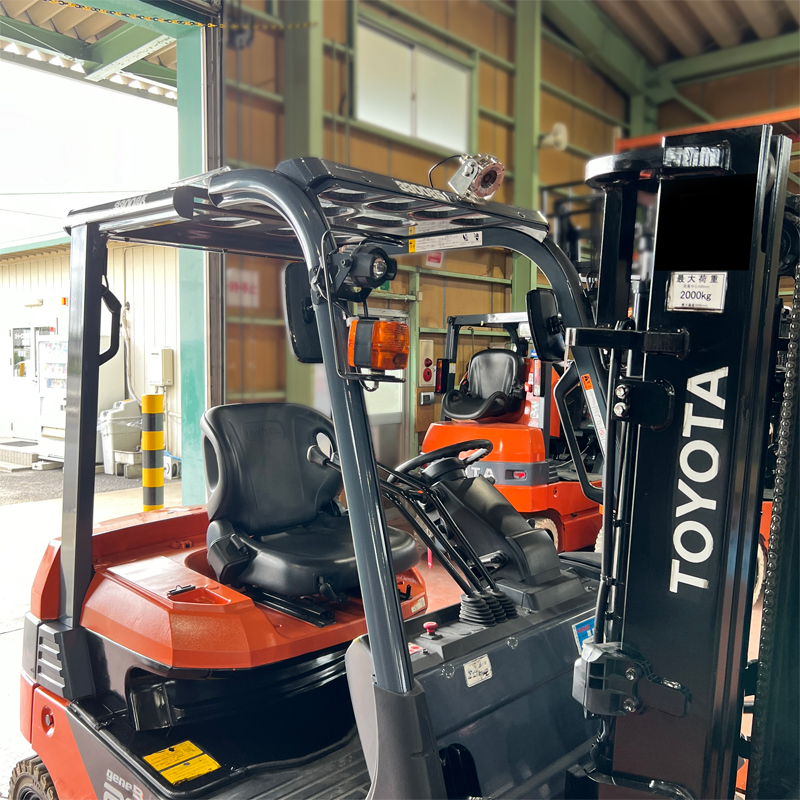

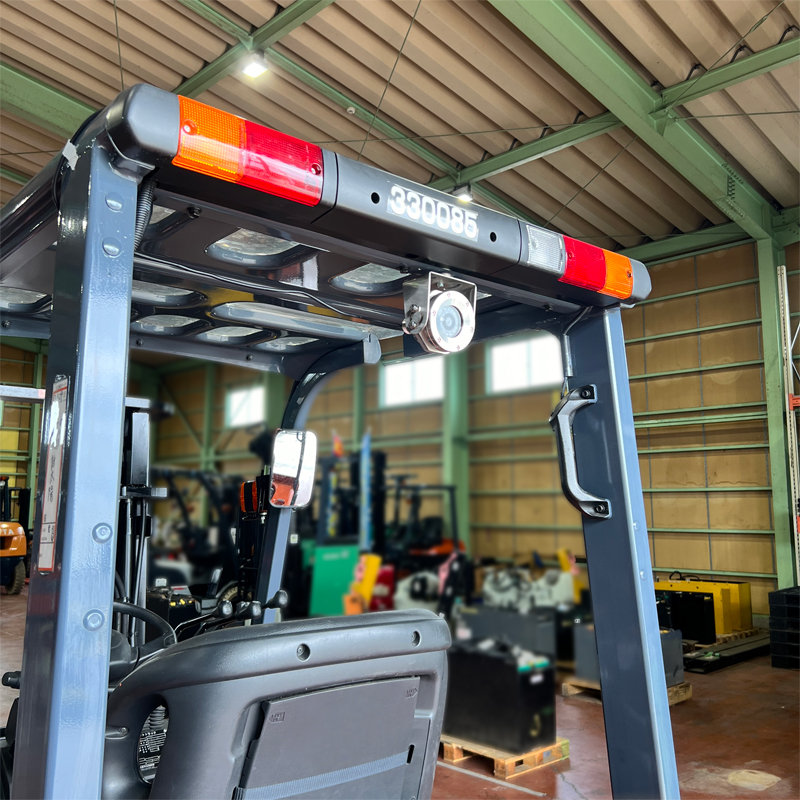

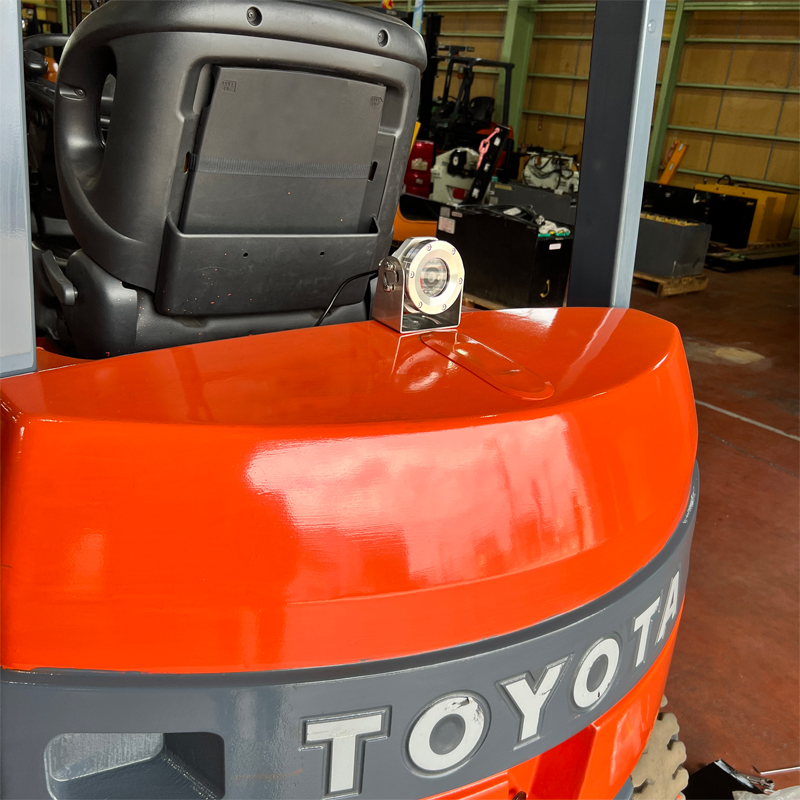

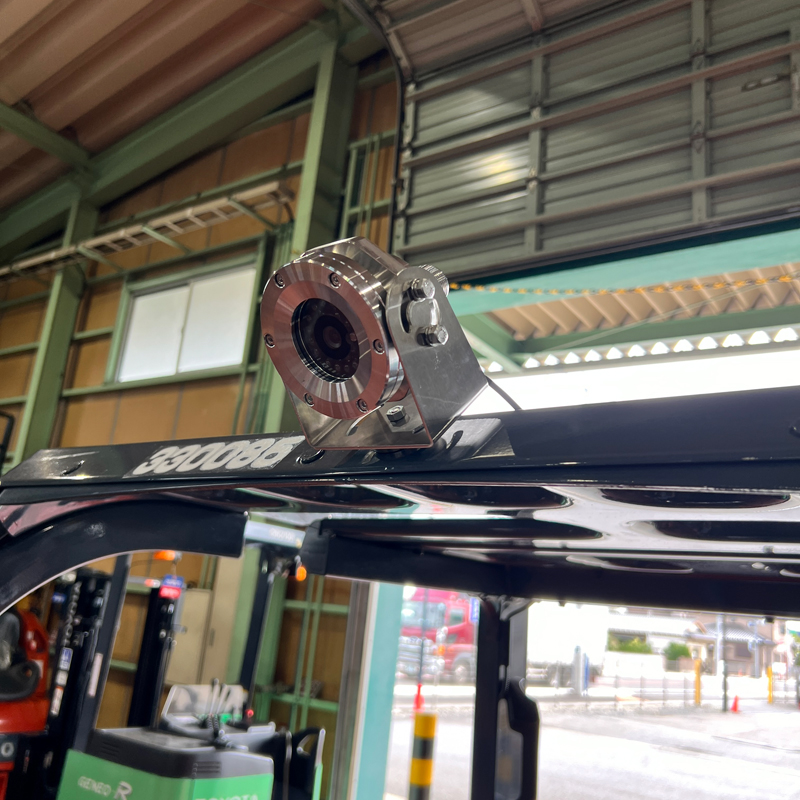

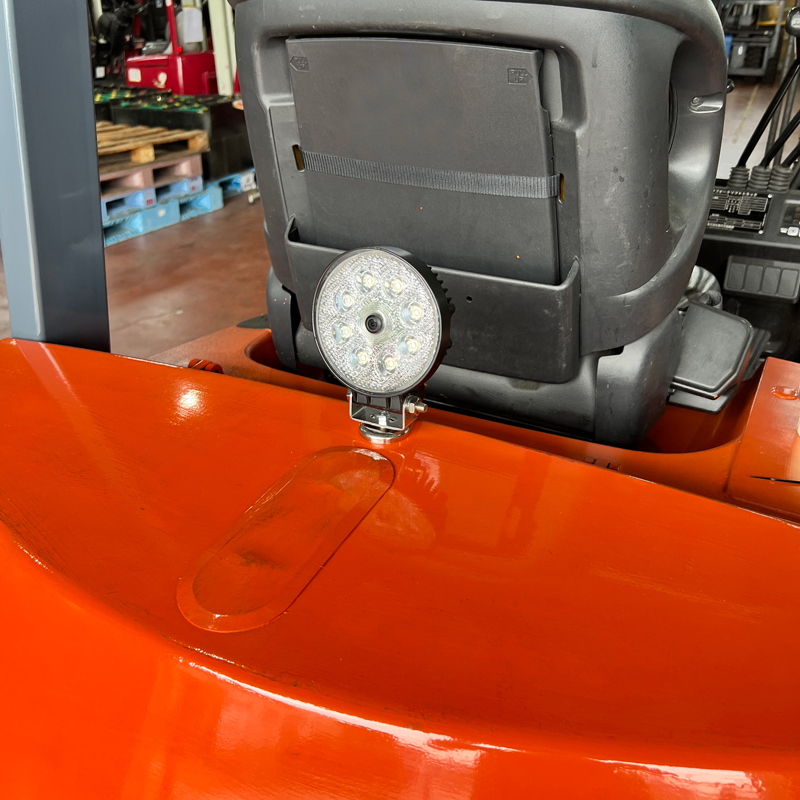

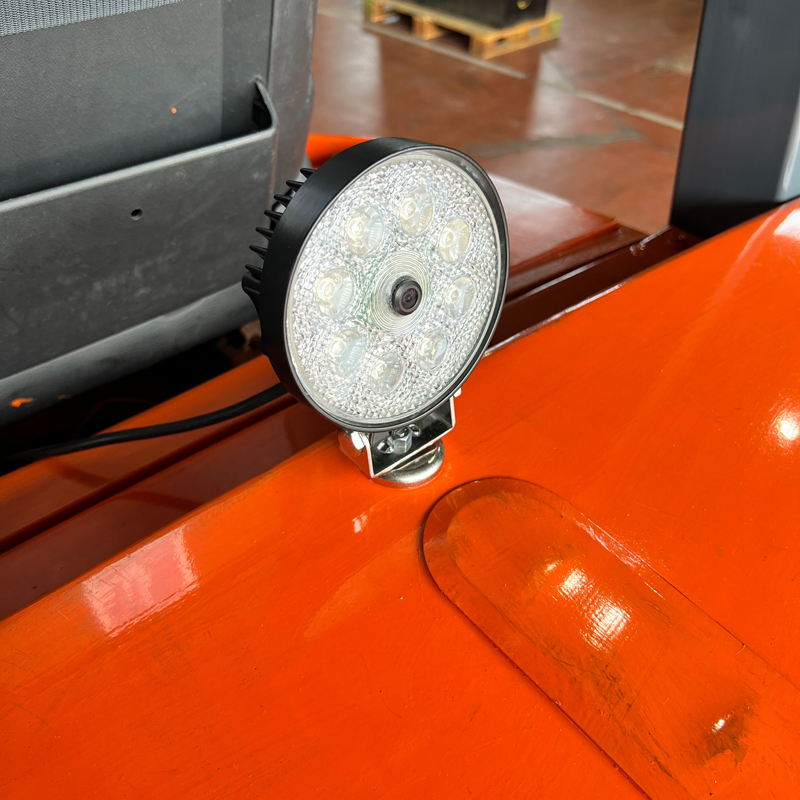

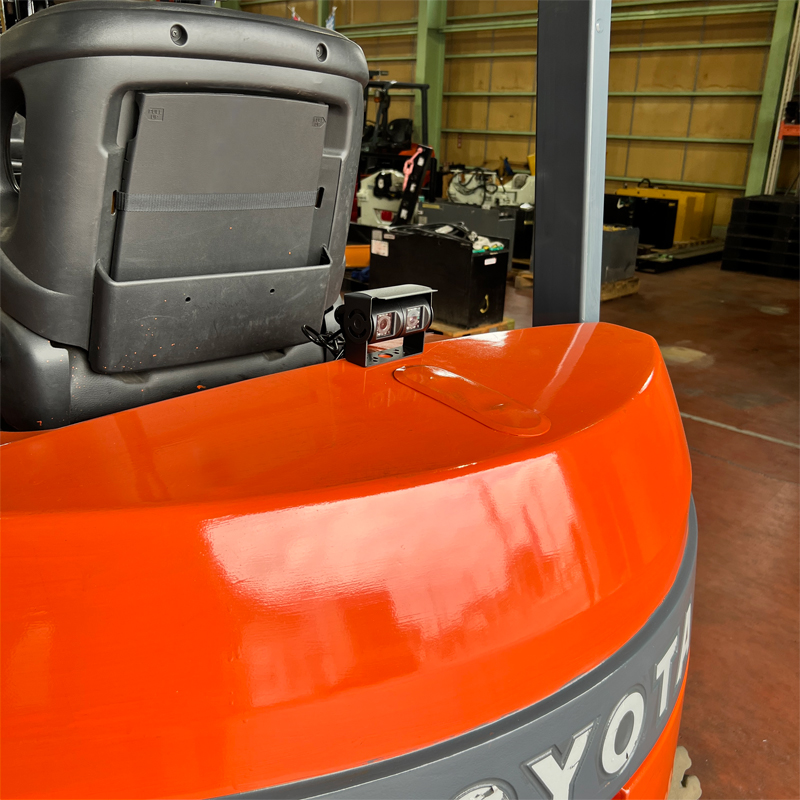

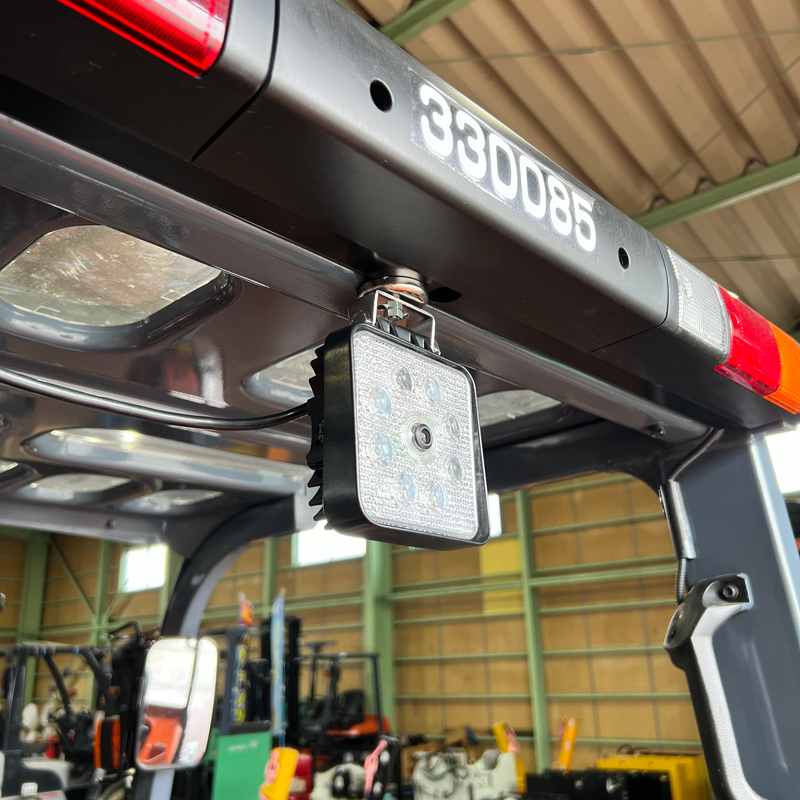

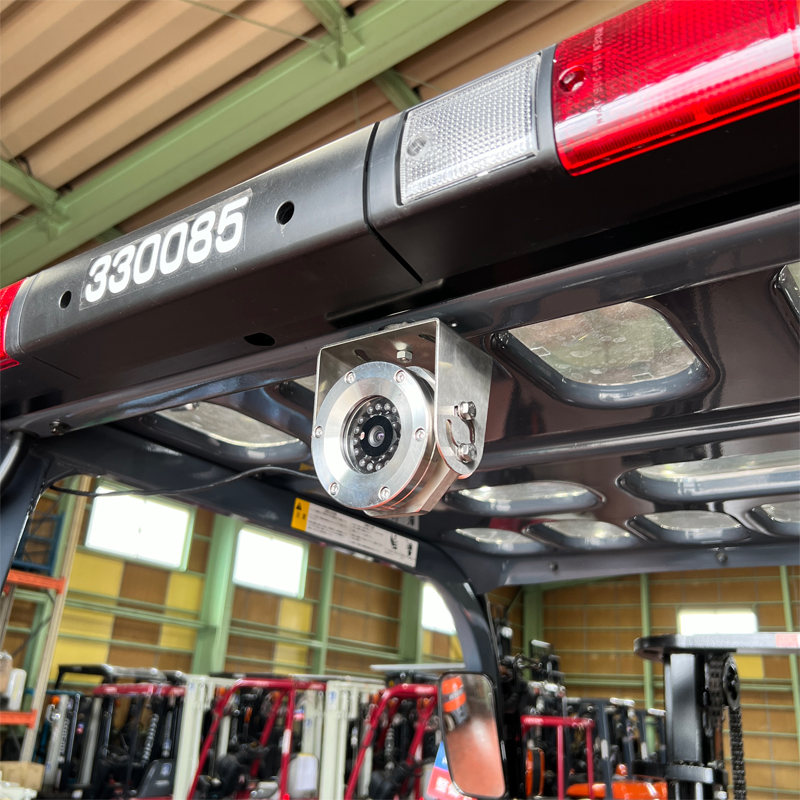

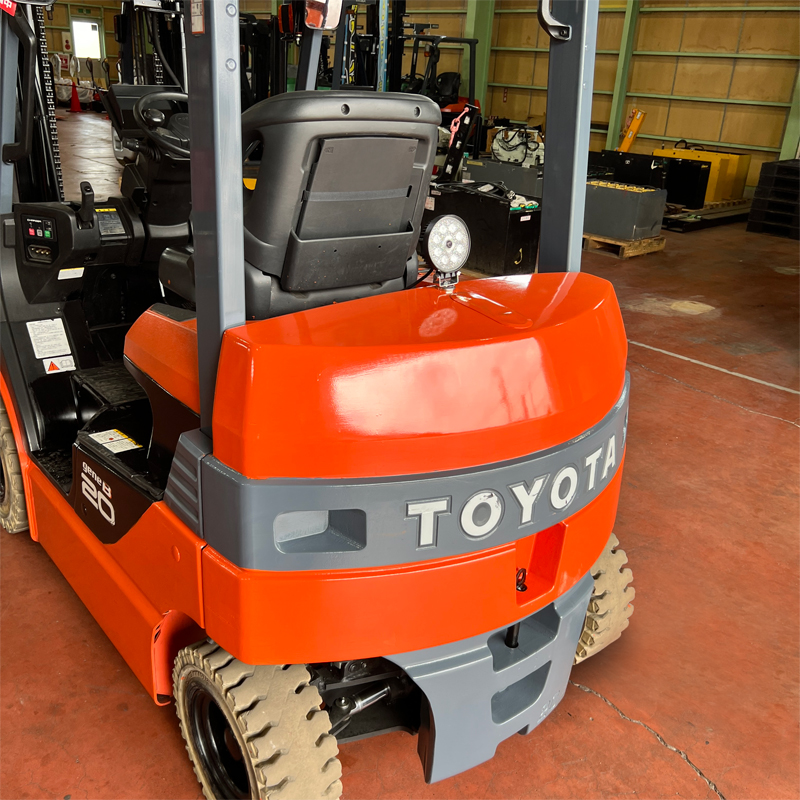

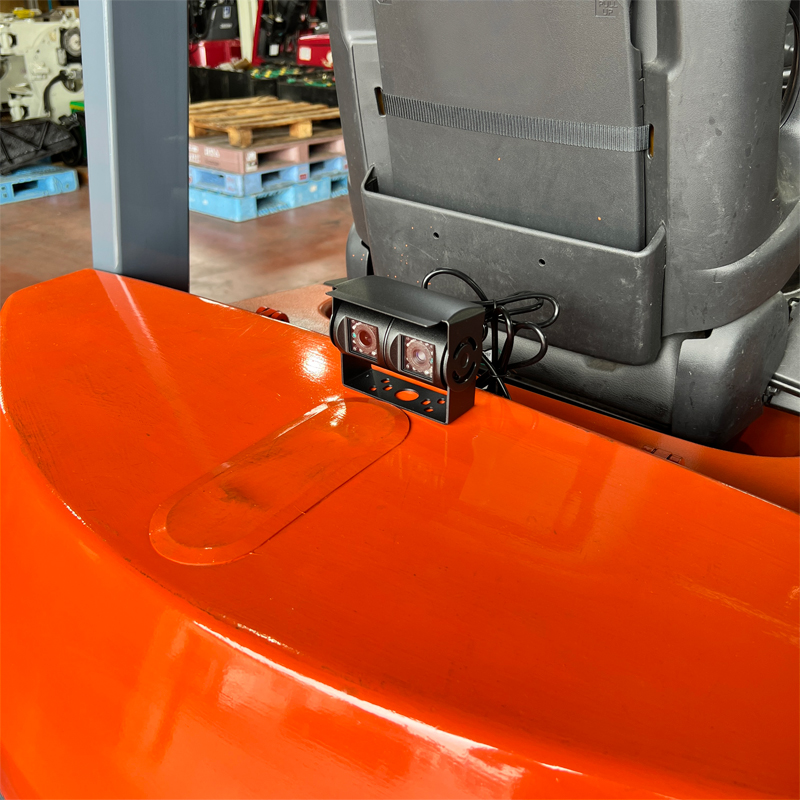

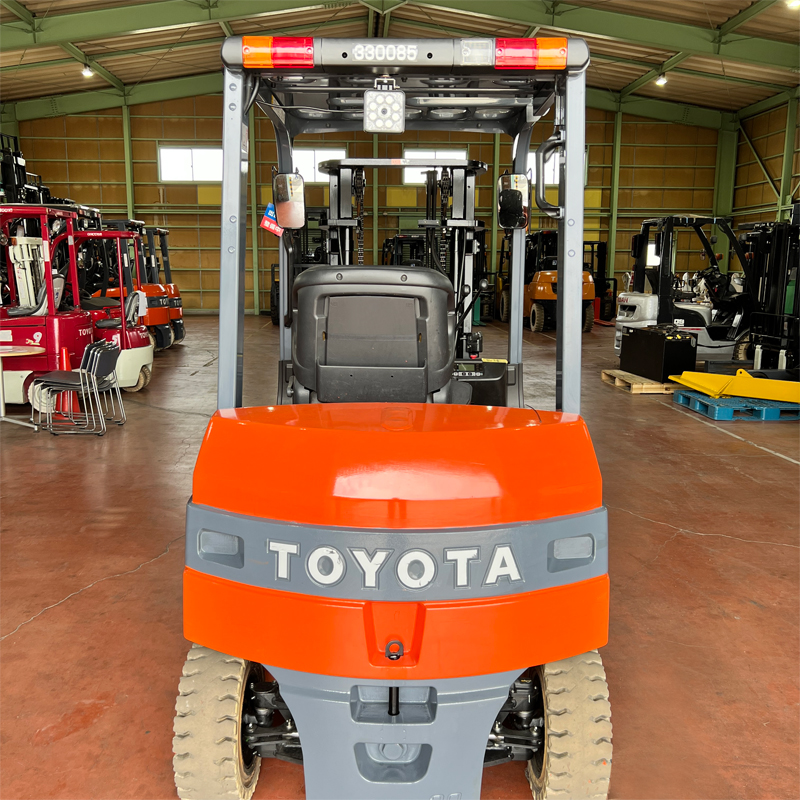

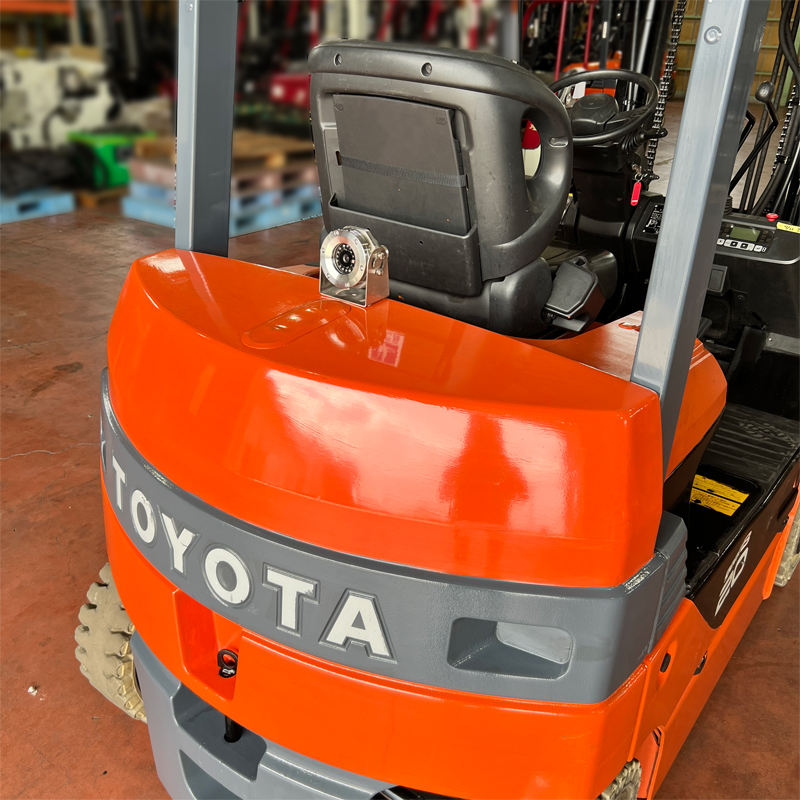

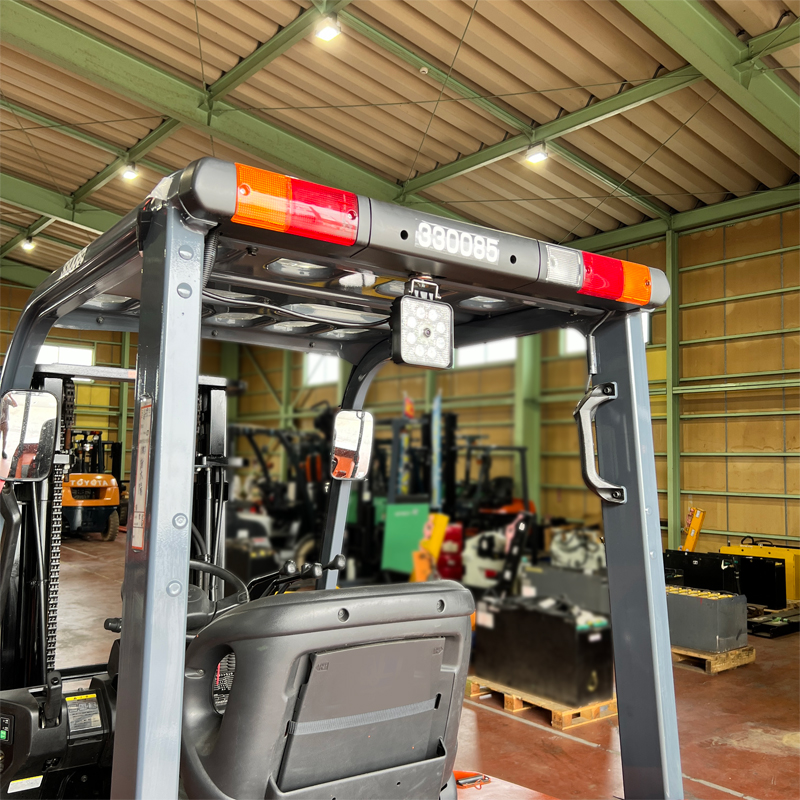

■ オプション品 設置例(フォークリフトに設置)

別売品であるオプション品をフォークリフトに設置した一例です。

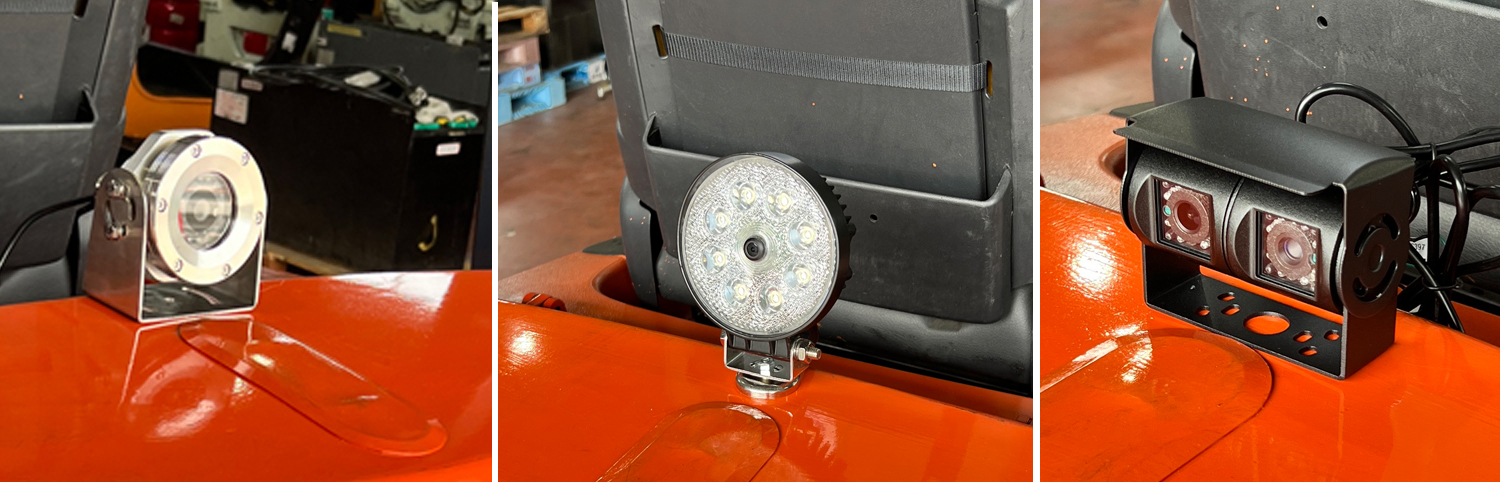

「防爆カメラ」・「LEDワークライトカメラ」・「2アングルカメラ」




フォークリフトオプション装着 フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト
フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト
フォークリフト フォークリフト

■ 導入事例

実際に当製品を導入した事例のご紹介です。
事故防止など安全性の向上、作業効率上昇に大きく繋がっています。

【導入事例 [1] 構内での運転講習サポート】
導入のきっかけ ・作業員の高齢化に伴い新人オペレーターの教育が必要だった
・運転講習のカリキュラムで映像を使用する必要があった
カメラシステムの
設置状況

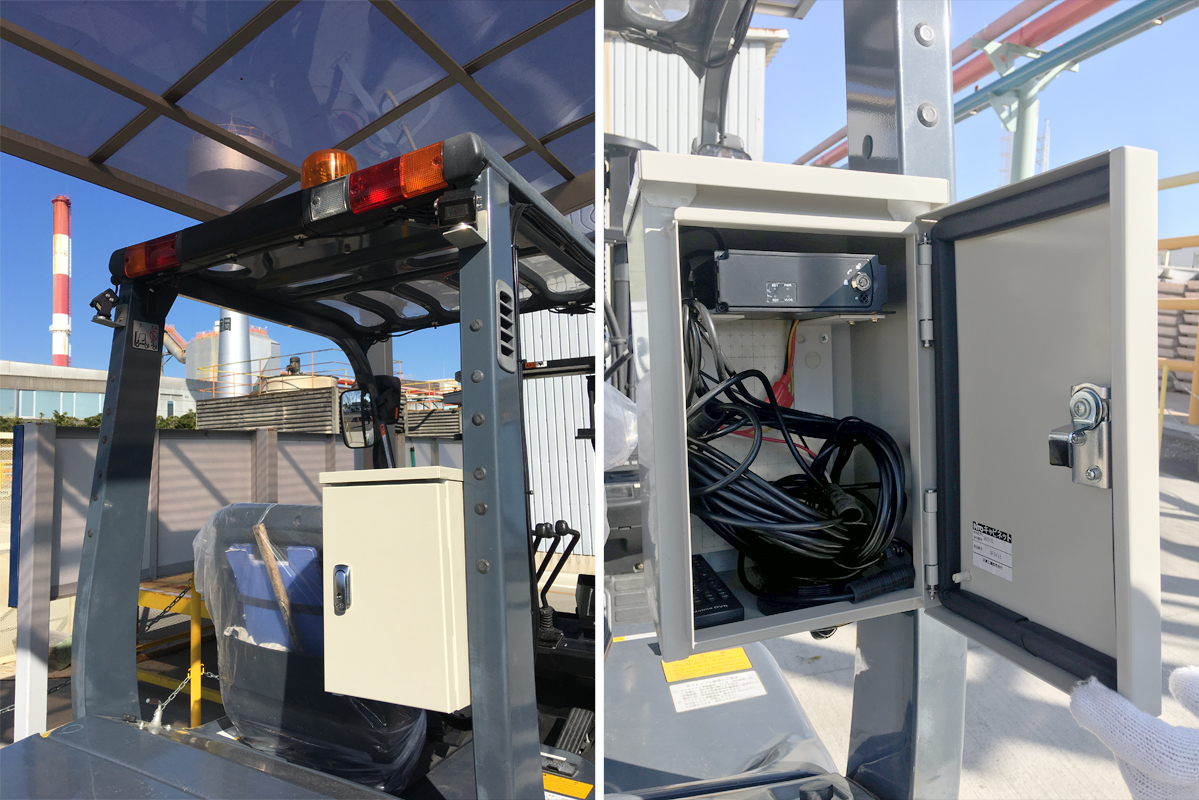

カメラを屋根側隅4点に取付、モニターを運転席側に取付、オプションのレコーダーを車両後部のボックス内に取付
導入の効果 ・オペレーターがモニター上でも状況確認が可能となったので実技での効率が上がった
・実際の事故状況の共有が可能となったのでオペレーターの意識向上につながった

【導入事例 [2] 物流倉庫内オペレーターへの注意喚起、事故抑止 】
導入のきっかけ ・フォークリフトによる物損事故の管理が必要であった
・オペレーターの死角の確認が必要であった
カメラシステムの
設置状況
バッテリーフォークリフトの屋根隅4点にカメラの取付、運転席にモニターの取付、レコーダーは別途ボックス内に設置
導入の効果 ・オペレーターの意識が高まり事故件数が50%下がった
・事故発生後、当事者の発見スピードが上がった

【導入事例 [3] トンネル工事での作業、暗所での活用 】
導入のきっかけ ・現場でフォークリフトを使用するにあたってドライブレコーダーを取付しないと入れなかったため
・暗所での活用が可能なモデルが必要であったため
カメラシステムの
設置状況
モニターは運転席周辺に取付、カメラは周りの視界を確保できるよう4隅に設置、レコーダーは別途ボックス内に設置
導入の効果 ・取付により現場への出入りが可能となった
・赤外線カメラにより、暗所でも死角を確保することが可能となりオペレーターの作業効率が上がった

【導入事例 [4] 高所作業車への取付、上方向の撮影 】
導入のきっかけ ・電柱作業等、高所作業車使用時に作業工程の確認や撮影、記録する必要があったため
カメラシステムの
設置状況
モニターは運転席周辺に取付、カメラはオプションのD-2073を作業員に向けて設置、残りのカメラは別角度に設置、レコーダーは車内に設置
導入の効果 ・D-2073の設置により作業員に寄って撮影が可能となったため作業工程の確認が視覚化できた
・撮影データを使用し新人教育に生かすことが出来た


■製品仕様

カメラ
(オーバル/四角)
・センサー:1/3ソニーCCD
・防水性能:IP69K
・広角120度
・画質:[NTSC]510×492 pixels
     [PAL]500×582 pixels
防水ワイド液晶モニター ・モニターサイズ:7インチ
・タイプ:16:9 ワイドスクリーン
・液晶:TFT-LCDモニター
・消費電力:最大14W
・モニターサイズ:200(L)X 42.5(W)X 145(H)mm
・画質:800 X 480(RGB)
・コントラスト:500:1
・ディスプレイ明るさ:400cd/㎡
※ご注意※ ※本製品はAC制御の電動フォークリフトにはご使用できません。

レコーダー
(※別売オプション)

・録画時間:最大32時間
(SDカード128GB class10推奨×2)
・保存媒体:SDカード 8~128GB class10推奨
・機能:Gセンサーファイル保護機能、ループ機能

防爆カメラ
(※別売オプション)
・センサー:1/3シャープCCD
・防水性能:IP69K
・画角:115°
・画質:[NTSC]752×582 pixeis
     [PAL]768×494 pixeis
・寸法:幅108x奥行110x高さ108mm
・耐熱温度:-20℃~70℃
※モニター(レコーダー使用時含む)本体の映像処理は最大4チャンネルです。

・防爆規格:
ll 2G Ex db op is llC T6 Gb
ll 1D Ex op is ta lllC T200 110℃ Da

・認証番号EU:
TPS 19 ATEX 004464 0001X Rev 00



ワークライトカメラ
(※別売オプション)
・センサー:1/3シャープCMOS
・防水性能:IP69K
・画角:140°
・画質:976×592 pixeis
・ライトサイズ:[丸型]直径114
         [四角]108×108mm
※モニター(レコーダー使用時含む)本体の映像処理は最大4チャンネルです。
2アングルカメラ
(※別売オプション)
・センサー:1/3シャープCCD
・防水性能:IP69K
・画角:115°・45°
・画質:[NTSC]752×582 pixeis
     [PAL]768×494 pixeis
※モニター(レコーダー使用時含む)本体の映像処理は最大4チャンネルです。
4ピン延長ケーブル
(※別売オプション)
・長さ種類:5m、10m、20m
・コネクター形状:4ピン
・モニタ、カメラ、レコーダー延長用
防水モニター
カメラシステム
四角型カメラ(単品)
(※別売オプション)
・入り数:カメラ1個
・カメラサイズ:W75×H60mm
・重量:185g
・センサー:1/3ソニーCCD
・画角:広角120°
・画質/画素数:510×492/25万画素
・DC12~24V
防水性能:IP69K
防水モニター
カメラシステム
オーバル型カメラ(単品)
(※別売オプション)
・入り数:カメラ1個
・カメラサイズ:W80×H50mm
・重量:100g
・センサー:1/3ソニーCCD
・画角:広角120°
・画質/画素数:510×492/25万画素
・DC12~24V
防水性能:IP69K
防水ワイド
液晶モニター
(※別売オプション)
・モニターサイズ:7インチ
・タイプ:16:9 ワイドスクリーン
・液晶:TFT-LCDモニター
・消費電力:最大14W
・モニターサイズ:200(L)X 42.5(W)X 145(H)mm
・画質:800 X 480(RGB)
・コントラスト:500:1
・ディスプレイ明るさ:400cd/㎡
2ch 7インチ
TFT液晶モニター
(※別売オプション)
・モニターサイズ:7インチ
・タイプ:16:9 ワイドスクリーン
・消費電力:6W
・モニターサイズ:W169×H110×D20mm
・重量:415g
・画質:800×480(RGB)/115万画素
・DC12~24V
・非防水(水のかからない箇所に設置してください)

製品名 品番 価格(税抜)
48V フォークリフト用 カメラシステム (DC48Vコンバーター付属) D-2011 \120,000
12~24V 建設重機用カメラシステム D-2012 \103,000
[オプション]レコーダー・マイクロSD128GB×2(SDカード128GB×1枚付属) D-2013 \39,000
[オプション]防爆カメラ D-2070 \97,000
[オプション]LEDワークライトカメラ (丸型) D-2071 \20,000
[オプション]LEDワークライトカメラ (四角) D-2072 \20,000
[オプション]2アングルカメラ D-2073 \28,000
[オプション]4ピンコネクター 5m延長ケーブル D-2109 \2,000
[オプション]4ピンコネクター 10m延長ケーブル D-2110 \2,900
[オプション]4ピンコネクター 20m延長ケーブル D-2111 \3,600
[オプション]12-24V 防水モニターカメラシステム 四角型カメラ(単品) D-2307 \1,5000
[オプション]12-24V 防水モニターカメラシステム オーバル型カメラ(単品) D-2308 \1,5000
[オプション]防水ワイド液晶モニター D-2260 OPEN
[オプション]2ch 7インチTFT液晶モニター D-2309 OPEN
